兩箱冷熱沖擊試驗箱：電子傳感器溫度沖擊測試的核心裝備
在工業控制、汽車電子、航空航天等領域，電子傳感器常面臨極限溫度驟變環境，如發動機啟動時的低溫到高溫沖擊、航天器再入大氣層的溫度劇變，其抗溫度沖擊性能直接決定系統運行穩定性。兩箱冷熱沖擊試驗箱作為模擬急劇溫變環境的專用設備，精準復現GB/T 2423.22-2012標準要求，考核傳感器封裝強度、敏感元件穩定性及信號傳輸可靠性，成為傳感器研發定型與質控的關鍵測試裝備。
核心技術架構：溫度沖擊環境的精準復現

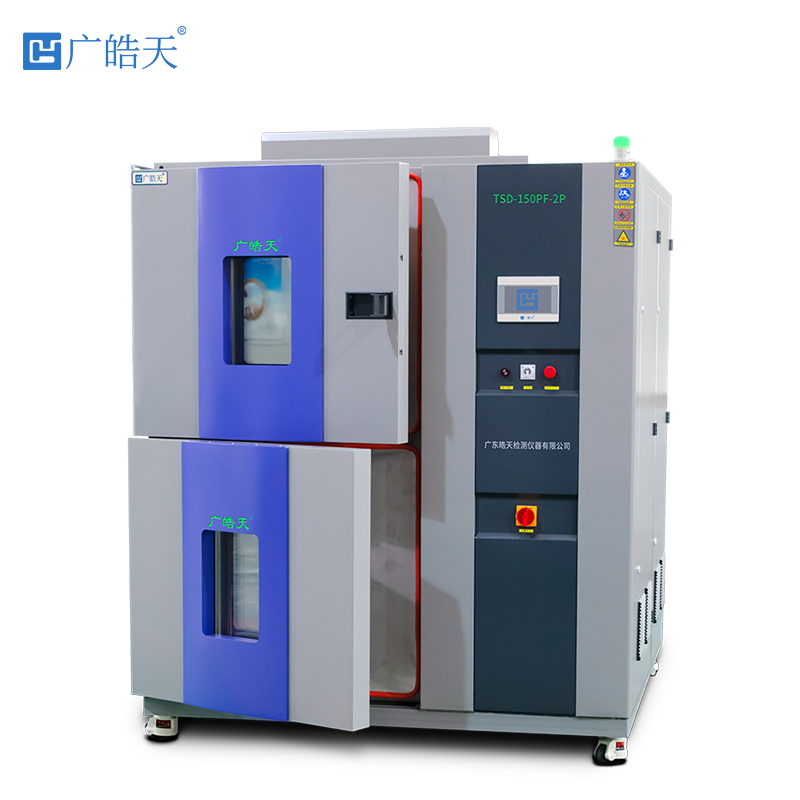

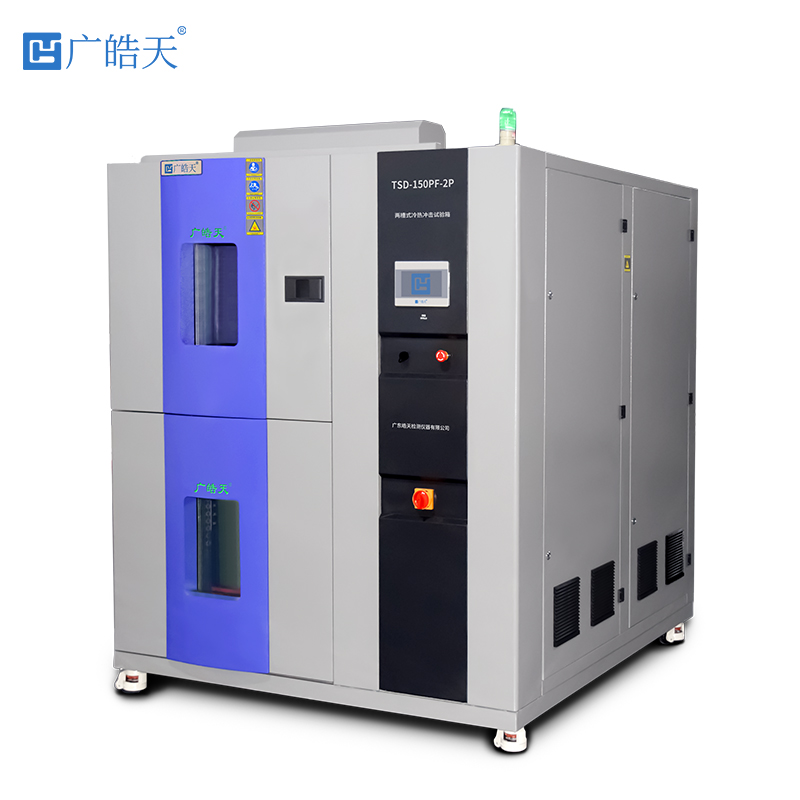

兩箱冷熱沖擊試驗箱采用“冷熱雙腔獨立控溫+快速轉換"核心架構，分為高溫腔（-20℃至150℃）與低溫腔（-80℃至20℃），通過氣動傳輸機構實現傳感器在兩腔間3-5秒快速轉移。高溫腔采用鎳鉻合金加熱管加熱，低溫腔采用復疊式制冷系統，可實現高低溫沖擊溫差達100℃以上，滿足不同傳感器的測試需求。
關鍵技術在于溫度精準控制與快速轉換，高溫腔溫度波動度≤±0.5℃，低溫腔≤±1℃，腔體內溫度均勻度≤±2℃。設備搭載鉑電阻高精度傳感器與PID模糊控制系統，實時監測腔體溫變并動態調節；同時采用高效保溫隔層與防結霜技術，避免冷熱腔熱量串?dāng)_，確保沖擊過程中溫度參數穩定，保障測試數據的重復性。
核心測試優勢：貼近實戰的性能考核
兩箱冷熱沖擊試驗箱的核心優勢體現在三方面。一是沖擊真實性高，3-5秒快速溫變可復現實際場景中的急劇溫變，較單箱式設備（溫變耗時10秒以上）更貼近實戰。二是測試效率優，雙腔并行控溫可連續開展循環沖擊測試，支持1000次以上連續循環，單傳感器測試周期從48小時縮短至24小時。三是數據精準，搭配信號采集系統可同步監測沖擊過程中傳感器的輸出信號，精準捕捉溫變引發的零點漂移、靈敏度變化等問題。
典型測試場景與應用案例
在汽車電子領域，某車企測試發動機進氣溫度傳感器：設定高溫腔80℃、低溫腔-40℃，轉換時間3秒，循環沖擊500次。初始測試發現200次循環后傳感器輸出誤差超±5%，拆解發現封裝膠體因溫變開裂。優化封裝工藝采用柔性硅膠膠體后，500次循環后誤差控制在±2%內，產品通過車載環境可靠性認證。
在航空航天領域，測試衛星姿態傳感器時，設定高溫腔120℃、低溫腔-60℃，1000次循環沖擊，監測傳感器在極限溫變下的測量精度。某航天企業通過測試發現傳感器陶瓷基片與金屬引腳連接點脫落，采用激光焊接工藝優化后，順利通過太空環境適應性驗證。在工業控制領域，溫濕度傳感器經-40℃至80℃沖擊測試后，篩選出低溫啟動失效產品，使現場故障率從1.8%降至0.3%。
未來，兩箱冷熱沖擊試驗箱將向“超寬溫域+智能化"升級，低溫腔拓展至-100℃，高溫腔達200℃適配特種傳感器測試；同時搭載AI算法自動分析測試數據，識別傳感器失效前兆。作為電子傳感器抗溫度沖擊測試的核心裝備，其不僅助力企業提前排查隱患，更推動傳感器向極限環境適配性方向升級，增強終端產品可靠性。
